1.简介
超声波多普勒流速仪测量基于多普勒效应，探头斜向上发出一束超声波，超声波在流体中传播，流体中会含有气泡或者颗粒等杂质（可以认为流体中的杂质和水流的速度一致），当超声波接触到流体中的杂质时会使反射的超声波产生多普勒频移Δf， 多普勒频移Δf正比于流速。通过测量多普勒频移Δf即可测量出流体的流速。
2.技术参数
电源 | 供电范围：10.8VDC～26.4VDC； 12V功耗：45mA±1mA（约0.54W） 24V功耗：26mA±1mA（约0.62W） |
输出特性 | RS485/ModBus标准协议 |
测量性能 | 流速量程：±0.03m/s～±5m/s（可定制±0.03m/s～±10m/s）； 水深量程：0.02～3m，0.02～10m（订货前请确认最大水深）； 流速精度：±1%（水利部送检检测精度）； 流速精度：±1～3%（受现场工作环境影响测量精度有所变化）； 水深精度：±3cm； 流速分辨率：1mm/s； 温度分辨率：0.1℃； 水深分辨率：1mm。 |
物理性能 | 材质：POM； 质量：2.6±0.1kg； 防护等级：IP68； 电缆：4芯带屏蔽内含导气管电缆，出厂默认长度10米，线径8mm（其他线长需定制）。 |
工作环境 | 工作温度：0～60℃（非结冰状态）； 贮存温度：-20～80℃； 含沙量：<20g/L； 酸碱度：PH值在6～8之间。 |
3.尺寸图

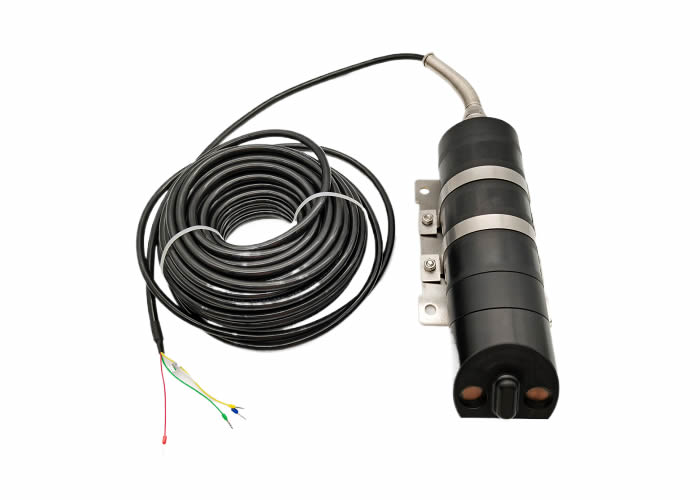

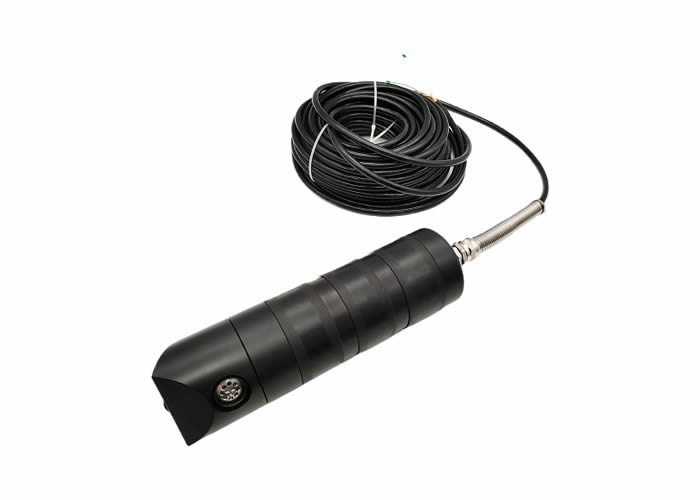

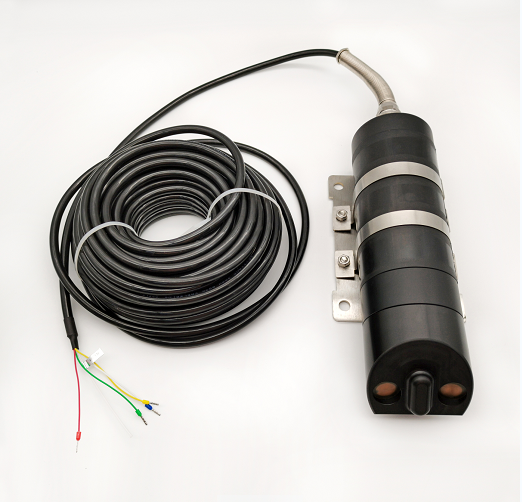

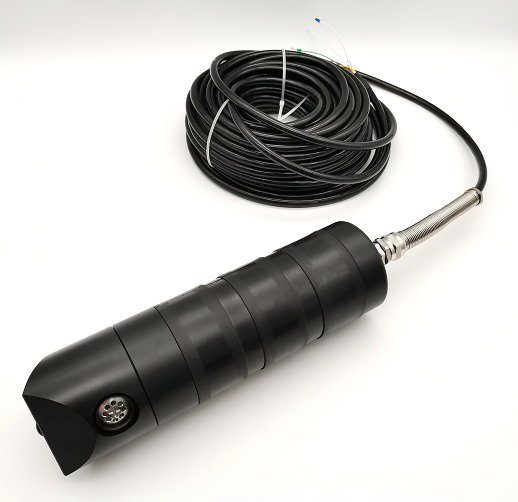

3.1 产品实物图
3.2 结构尺寸图

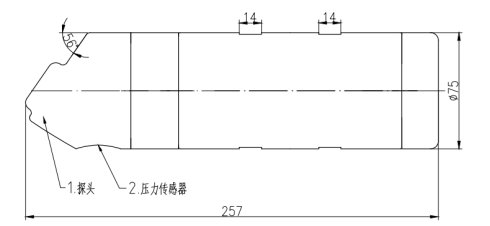

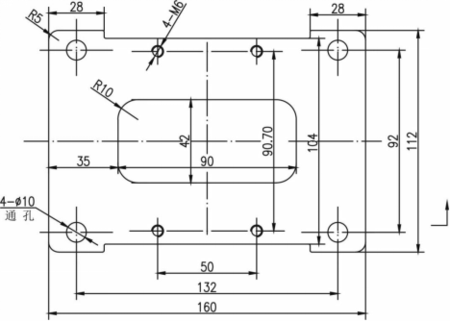

多普勒流速仪结构尺寸图 多普勒流速仪安装底座结构图
4.应用环境
超声波多普勒流速仪是在管道、渠道或者河流内测量水的流速的设备，主要应用于以下范围：
l 洪涝灾害监测
l 污水排放
l 天然的河溪
l 市政给排水
l 水量流失/渗入监测
l 灌溉流程监测
l 河口和潮汐的研究
l 渔业/水利
l 海岸侵蚀研究
l 暗渠流程监测
l 道路排水监测
l 运河流程研究
l 江河流程监测
