颜色

线序

定义

红

1

电源正

黑

2

电源回流地

黄

3

模拟量输出，电压输出，电流输出开关量输出 (低功耗版本悬空)

蓝

4

RS485 A+或者是uart TXD

绿

5

RS485 B- 或者是uart RXD

线缆颜色

线序

描述

备注

红色

1

供电

3.3V-30V宽电压输入

黑色

2

GND

黄色

3

Switch 输出

开关端子，负载能力1A 60V，最多支持独立逻辑的两路开关输出，两个端子为开关的两个触点，不区分正负极，可以随意连接。

白色

4

Switch 输出

棕色

4

RS485A+

绿色

5

RS485B-

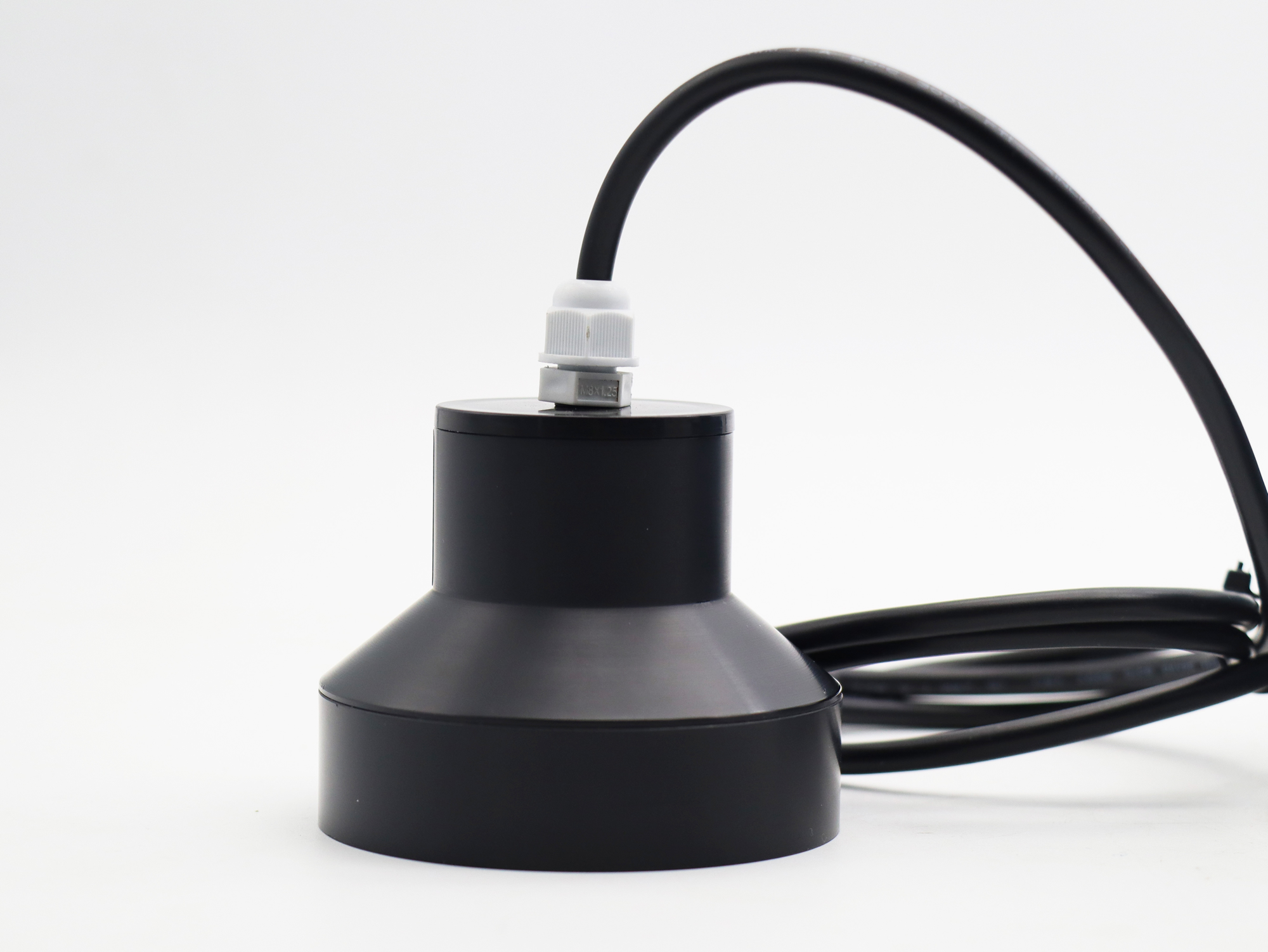

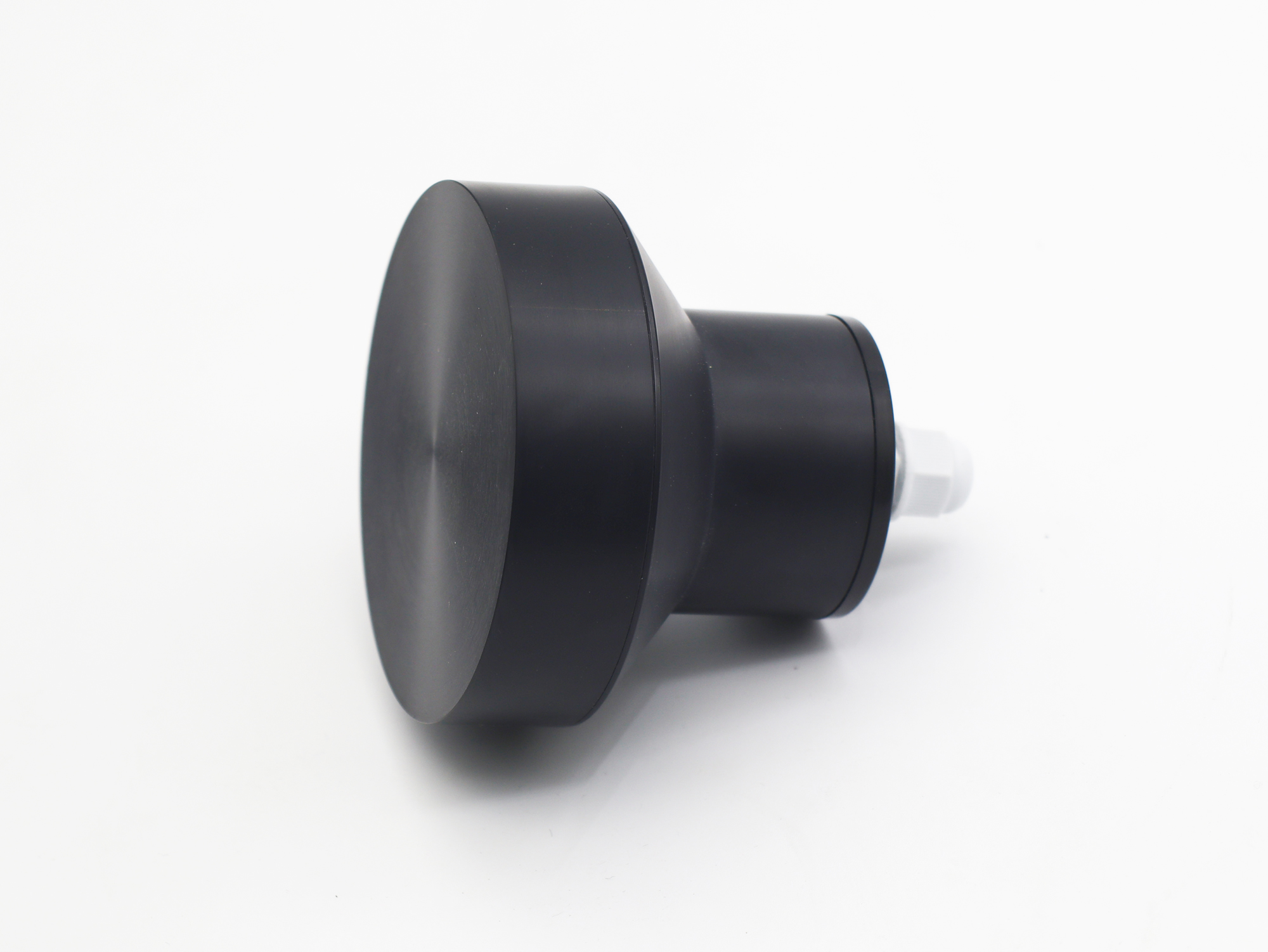

型号：KUS630

测量范围

0.6米... 15米

或1.2米….30米

或者1.8米….50米

盲区

0 ... 600 mm（600mm以内为不稳定工作区，不建议工作在此范围）；最小可以做到300mm盲区版本，需要定制。

供电电压

3.3 ... 24 V DC , 纹波 10 %SS

工作电流

≤ 45 mA（最快测量速度）

低功耗版本，休眠功耗小于0.3mA，发送功耗20mA（小于2ms），接收功耗不大于8mA（小于150ms）

输出信号

1 可编程模拟量输出 0-10V.

2 RS485 output.

3 Uart 串口输出

4 4-20mA输出

5：开关量输出

测量精度

≤1 %

温度补偿

是

KUS

型号

输出

量程

描述

630A

产品系列型号和外形，默认发货为TypeA，支持定制

630B

630C

定制

0-10V

模拟量0-10V输出

0-5V

模拟量0-5V输出

0-3V

模拟量0-3.0V输出

4-20mA

模拟量4-20mA输出

SW

开关量输出

Uart

Uart 串口输出 MODBUS RTU协议

RS485

RS485输出 MODBUS RTU协议

XXX mm

XXX mm意思是最大测量距离

（默认1000mm）

KUS

550

RS485

10000mm
